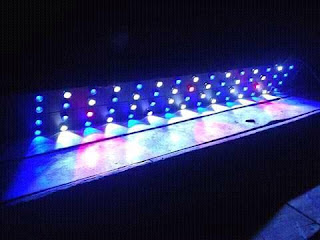

Cara Membuat Sendiri LED Lighting Untuk Reef Tank Dengan High Power LED

langkah pertama yg perlu diketahui untuk Membuat Sendiri LED Lighting Untuk Reef Tank Dengan High Power LED adalah pengertian tentang pengkabelan kelistrikan atau biasa disebut wiring.

Ada banyak diagram skema yang digunakan untuk menggambarkan rangkaian peralatan listrik, salah satunya dan yang paling sering digunakan adalah diagram kawat.
Diagram kawat atau wiring diagram adalah gambar kerja/gambar diagram sederhana yang menggambarkan rangkaian pengkabelan atau pengkawatan peralatan elektronik dengan bantuan simbol-simbol dalam bentuk yang disederhanakan.
Diagram kawat ibarat peta yang menunjukkan fungsi dari suatu peralatan elektronik dan komponen-komponen penyusunnya yang saling tersambung sebagai satu rangkaian elektronik. Serta menunjukkan aliran arus pada rangkaian elektronik.

Contoh Wiring sederhana:

Cara Memasang LED 1 Watt Secara Seri dan Paralel pada Adaptor 12 V 2 A tanpa LED Driver
Postingan kali ini saya akan menjelaskan berapa Lampu LED yang bisa dipasang jika kita menggunakan power supplay tertentu.
Sumber listrik yang digunakan bisa berasal dari berbagai power supplay atau macam-macam baterai. Berikut adalah contoh perhitungannya dari sumber Adaptor

Adaptor 12Volt , Arus 2 Ampere
Jika menggunakan adaptor 12 volt dengan arus 2 Ampere maka total daya yang bisa dihasilkan oleh adaptor ini adalah sebesar P=I x V = 2 x 12 = 24 Watt, dimana I adalah Arus dan V adalah Tegangan. Nah...daya yang dihasilkan dari adaptor sebesar 24 watt maka LED yang bisa digunakan maksimal 24 watt juga.
Misalnya saya mau memakai LED 1 w dengan arus LED 0,3A dan tegangan 3-3,5 Volt ke adaptor tersebut, maka Jumlah maksimum LED yang bisa saya pakai adalah:
Perlu diingat disini saya tidak menggunakan driver LED jadi saya akan pasang led secara seri sebanyak 4 pcs, karena 12 volt dari adaptor dibagi 3 volt dari tegangan led adalah 4 pcs
Nseri = Vadaptor : VLED = 12 : 3 = 4 seri.
Trus bagaimana dengan arusnya? Berapa banyak yang bisa diparalel? Nah Adaptor ini mempunya arus 2A maka banyak LED yang bisa diparalel sebanyak :
NParalel = IAdaptor : ILED = 2 : 0,3 = 6,67 paralel dibulatkan ke bawah jadi 6 paralel (tapi terserah mau dibulatkan keatas juga ga apa-apa).
Jadi Berapa jumlah total LED yang dapat dipasang? Jumlahnya adalah banyaknya seri dikali dengan banyaknya paralel , jadi 4 x 6 = 24 pcs LED yang bisa dipakai, berikut adalah cara pemasangan Lampu LED Seri dan Paralel.

Ilustrasi Catatan : Misalkan Tegangan yg diperlukan untuk menyalakan satu HPL baik yang 1w/ 3w/ 5watt besarannya = 3Volt
Rumus Rangkaian SERI = Voltase PS : Voltase HPL,, maka 12v : 3v = 4Seri.
Rumus Rangkaian PARAREL = Jumlah HPL yg dipakai : Jumlah SERI,, maka 40pcs HPL 3watt : 4seri = 10Pararel.
Kesimpulan : jika kita punya Power Supply 12v 10A maka Daya PS = 120watt... jika kita mau merakit Lampu D.I.Y sedangkan HPL yg mau kita pasang HPL 3watt dengan PS 12v 10A / 120watt, maka Jumlah HPL 3watt yg dibutuhkan Berjumlah = 40pcs... dan skema rangakaiannya yang tepat adalah = 4SERI dan 10PARAREL HPL 3watt.

Bahan-bahan yang dibutuhkan:

1.High Power Led yang disingkat HPL

<a rel=”nofollow” href="https://client.dewaweb.com/aff.php?aff=23089"><img src="https://client.dewaweb.com/images/affiliatebanners/dewaweb-728x90.jpg" /></a>

http://activeterium.com/H4CF

2.Power Supply LED
